Pont roulant de 5 tonnes

Modèle de produit : LD
Capacité de levage : 1-25t
Longueur de portée : 7,5-31,5 m
Hauteur de levage : 6-30 m
Vitesse de levage : 0.3-8m/min
Vitesse de déplacement du palan : 20 m/min
Vitesse de déplacement de la grue : 20 m/min
Classe ouvrière : A3, A4

Envoyez demande

Description

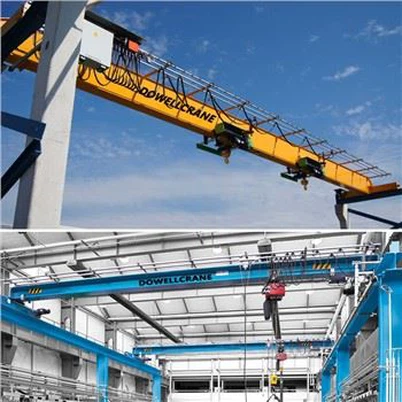

Description du pont roulant de 5 tonnes

Le pont roulant de 5 tonnes est conçu pour faciliter une gamme d'opérations de levage et de déplacement. Lorsqu'ils sont correctement conçus, ils améliorent la production quotidienne et offrent une solution idéale pour les installations et les opérations avec un espace au sol et au-dessus limité qui nécessitent une grue légère à moyenne.

Les ponts roulants monopoutre sont l'une des solutions de levage les plus rentables car ils sont plus faciles à installer et à entretenir. Parce qu'ils ne nécessitent qu'une seule poutre de pont, ils sont plus compacts et plus légers qu'une grue bipoutre, ce qui vous permet d'économiser de l'argent sur les matériaux, le transport, l'installation et la maintenance.

Dispositifs de sécurité pour pont roulant de 5 tonnes

■ Limiteur de surcharge

■ Dispositif de protection électrique

■ Système d'arrêt d'urgence

■ Fonction de protection basse tension

■ Système de protection contre les surcharges de courant

■ Limiteur de hauteur de levage

Dessin de conception de pont roulant de 5 tonnes

Pont roulant de 5 tonnesParamètres

Capacité		1T	2T	3.2T	5T	6.3T	10T	12.5T	16T	20T
Groupe de service (ISO/FEM)		M6/3m	M5/2m	M5/2m	M5/2m	M4/1Am	M5/2m	M4/1Am	M5/2m	M4/1Am
Portée	m	5~30					7.5~30	7.5~30	10~30	10~30
Hauteur de levage	m	6~36						6~18
Du pouvoir		220V, 240,380V,400V,415V, 440V,460V,480V,525V / 3P / 50Hz, 60Hz
Tension de contrôle		24v, 36v, 48v, 110v, 220v
Vitesse de levage	m/min	5/0.8	5/0.8	5/0.8	5/0.8	5/0.8	5/0.8	5/0.8	4/0.66	4/0.66
Vitesse du chariot		5/20 (contrôle de l'onduleur)
Longue vitesse de déplacement		5/20, 8/32, 10/40 (Contrôle de l'onduleur)
Moteur de levage	kW	3.2/0.45			6.1/1		9.5/1.5	12.5/2	15/2.5
Moteur de chariot		0.64x1			0.64x1		0.96x1		0.96x2
Moteur à longue course		{{0}}}.25~0.55kW × 2			{{0}}.55~0.75kw × 2		0.75~1.5kw × 2		1.5~2.2kw × 2
Modèle de palan		Monte-charge standard NHC
Modèle de chariot d'extrémité		Chariot d'extrémité d'arbre creux HSE/ chariot d'extrémité d'engrenage ouvert OGE
Marque de moteur à engrenages		Marque mondiale et NANTE
Type de système de feston		Rail C avec câble plat
Alimentation longue course		Enrouleur High-Tro (HTR-3, HTR-4), rail conducteur fermé (HFP52, HFP56)
Modèle de contrôle		Commande pendante, télécommande
Rail de grue recommandé		40×30, 50×30					50×30, 60×40		60×40, 70×40
IP/classe d'isolation		La classe IP55/F est par défaut, les classes IP65, IP66 et H sont facultatives
Type de frein		Frein électromagnétique
Fonction de protection de sécurité		Protection contre la surchauffe de levage, relais de séquence de phases Interrupteur de surcharge, interrupteur de limite de position haut et bas, interrupteur de limite croisée
Dispositif de sécurité (facultatif)		Afficheur de charge LED, système de surveillance de levage, système d'alarme
